电磁加热器中最核心的主要元件就是IGBT模块了,所有的控制电路都是为它服务的,电路的技术完善直接关系到模块的使用寿命,它是高科技的产物,但有时它也会很脆弱的,可能一个静电就把它损坏了。相信大家都有碰到过这种现象,无缘无故模块就坏了,表面也看不出什么,只有通过用万用表测量才能判断它是否损坏,但测量方法很多客户是不懂得,下面我收集整理了测量IGBT模块好坏的方法提供给大家。首先IGBT分两种,一种是单管IGBT,是小功率用的;另外一种是双管,通常叫IBGT模块,是大功率用的,下面分别介绍这两种IGBT的测量方法,这两种的测量原理都是:要它关,有没有关?要它开,有没有开?

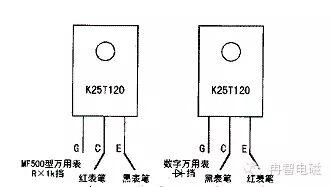

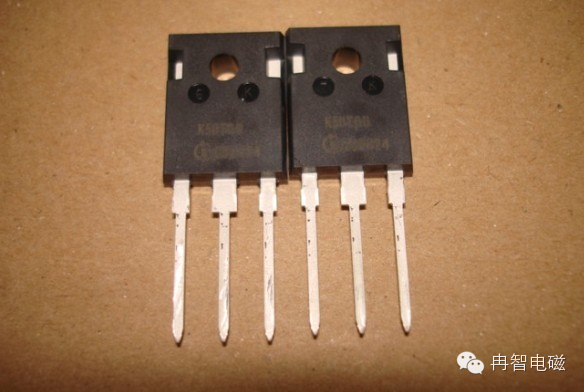

一:IGBT单管的测量方法1、用指针万用表R×10K档,黑笔接发射极e,红笔碰一下栅极g(表示为:黑-e,红-g,下同),这一步是“强制关断”操作。2、红-e,黑-c,这一步是检查是否关断,指针应该不动。指针动,就是坏了。3、红-e,黑-g碰一下,这一步是“强制开通”操作。4、红-e,黑-c,这一步是检查是否开通,指针应该到底(0欧)。指针不动,就是坏了。

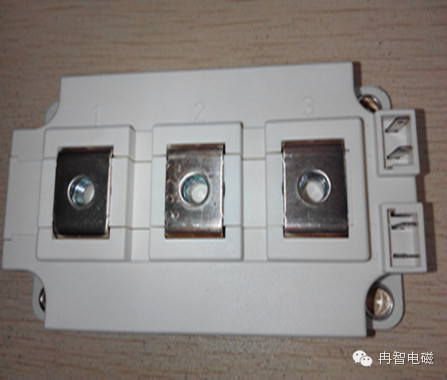

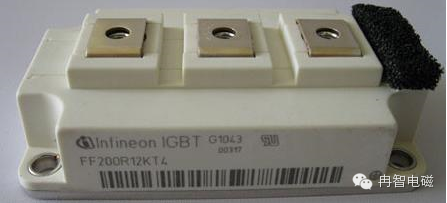

二:IGBT模块的测量方法
A.首先对模块进行静态量测,用数字万用表量测:红表笔接2,黑表笔接1,档位放在二级管测试档,这时电阻值应该为300Ω左右,两表笔对换位置测量的值应为无穷大,否则表明该模块已经损坏;再把黑表笔接在3端子,红表笔仍接在2端子,这时量测值应为600Ω左右,两表笔对换位置测量的值也应为无穷大,否则表明该模块已经损坏。
B.再对模块进行触发测试:把数字万用表的红表笔接模块的端子3,黑表笔接模块的端子1,这时数字万用表显示无穷大(数字万用表档位放在二极管检测位);这时用模拟万用表档位放在10K挡,用黑表笔接在4端子,红表笔接在5端子,这时红黑表笔间的电阻由无穷大变成350Ω左右,表明一个IGBT单元已经导通,当把模拟万用表在4、5号端子的表笔对调时1、3端子的电阻又变成无穷大,表明该IGBT模块关闭;用同样的方法把数字万用表的红表笔接1端子、黑表笔接2端子,这时数字万用表显示无穷大,这时用模拟万用表的黑表笔接端子6,红表笔接端子7,这时数字万用表的显示应为350Ω左右,6、7表笔对调,则数字万用表的显示值无穷大。任何一组测量的阻值都应符合以上所说的值,否则表明该IGBT模块已损坏。
